Motores MODEC se han utilizado durante 30 años con las máquinas Protem, Francia, y en la actualidad puede ser aprovechados por otros usuarios.

Motores 40-3000 W bi -direccional, con 400W cabeza angular disponibles .

Elija a continuación el motor que se ajuste a sus necesidades , o si lo prefiere, utilice el siguiente cuadro para ayudarle a:

MT05MT 05
Motor MT05 40-150 W
Más información http://www.modec.fr/en/produits/mt05.htm


MT07MT 07
Motor MT 07 40-150 W
Más información http://www.modec.fr/en/produits/mt07.htm


MT10MT 10
MT 10 motor de 400 a 800 W Motor usado en la Protem US 25
Más información http://www.modec.fr/en/produits/mt10.htm


MT20MT 20
MT 20 motor de 800 a 1800 W Motor usado en la Protem US 80.
Más información http://www.modec.fr/en/produits/mt20.htm


MT30MT 30
MT 30 Engine 1800-3000 W Motor equivalente a Ingersoll .
Más información http://www.modec.fr/en/produits/mt30.htm


MR10MR 07
Motor MR 07 40-150 W
Más información http://www.modec.fr/en/produits/mr07.htm


MR10MR 10
MR 10 motor 400 a 800 W
Más información http://www.modec.fr/en/produits/mr10.htm


MT05MT 20
MR 20 Motor 800-1800 W
Más información http://www.modec.fr/en/produits/mr20.htm

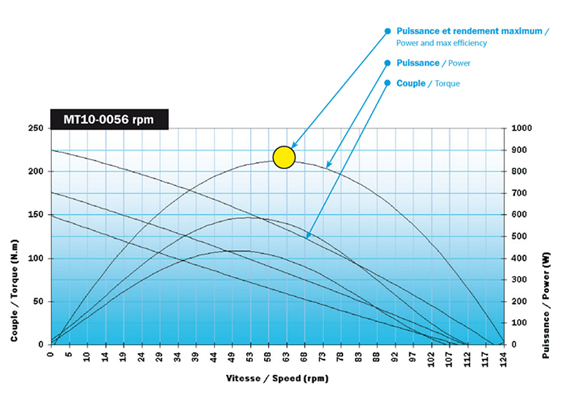

Grafico de las características de los motores MODEC

1
Para cada motor MODEC neumatico con caja de engranajes planetarios las curvas fueron medidas en condiciones reales. Los valores de fuerza se midieron en el eje del motor.

Torque, la velocidad de rotación y la fuerza están todos relacionados con el consumo de aire y son las principales razones para la selección de los motores neumaticos.

Determinación de las condiciones de uso de los motores

Determinación de la fuerza requerida en el eje de salida del motor neumatico
 Potencia ( W ) = Par ( Nm ) x ( rpm) / 9,55
 ( Ejemplo : 150 x 50 rpm Nm / 9,55 = 785W )

* Velocidad ( rpm) Velocidad nominal Par ( Nm ) , la presión de aire ( 4 , 5 , 6 bares )

Tabla Selección de Potencia

(Motores: MT05, MT07, MT10, MT20, MT30, MR07, MR10, MR20)

Seleção

MT05/MT07/MR07

MT10/MR10

MT20/MR20

MR30

4 bars

50W

450W

1200W



5 bars

110W

650W

1500W



6 bars

150W

800W

1800W

2800W

Ejemplo: Para una potencia del motor 785W MT10 y MR10 son los más adecuados.

Los motores neumáticos tienen un uso bastante amplio , sin embargo, es común que más de un motor sean adecuados para el mismo uso .

 Las tres variables adicionales que le ayudarán a elegir el motor son:

  • La eficiencia energética;
  • Reserva de potencia;
  • Torque máximo definido.

1. Eficiencia Energética

Es más eficaz utilizar un motor neumático en su velocidad de mayor potencia. Vamos a seleccionar el motor a plena potencia está más cerca de la velocidad de aplicación.

En base a la eficiencia energética, que vemos en los gráficos a continuación el motor MT 10 en su configuración máxima es el más cercano al punto de trabajo requerido (Working point expected).

1

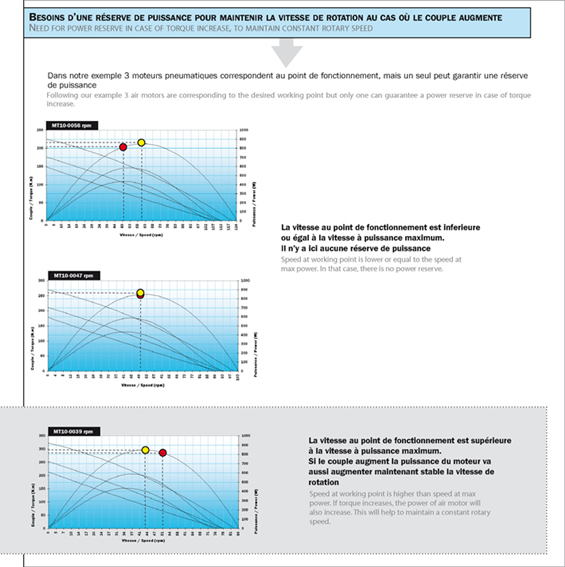

2. Reserva de potencia

Si queremos mantener una velocidad constante para aumentar el torque, hay que considerar una reserva de potencia. Esto puede ser conseguido elijiendo un motor con una velocidad en el punto de trabajo requerido (WORKING POINT) mayor que la velocidad en máxima potencia.
1
En el último gráfico vemos el punto amarillo que identifica el punto de trabajo requerido (Working Point) y es mayor que la velocidad de máxima potencia. Aumentando el torque, la potencia del motor también aumentará y esto le ayudará a mantener una velocidad constante.

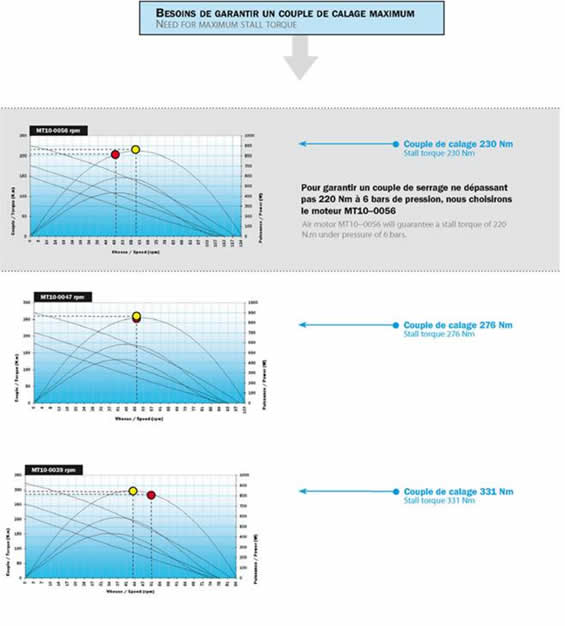

3. Torque máximo definido

Para aplicaciones específicas, es necesario asegurarse un torque máximo definido, por ejemplo, para atornillar las tuercas y no excederse del torque requerido. En el primer gráfico podemos ver que el MO10 motor asegura un  torque máximo de 220N.m a 6 bares.

1
