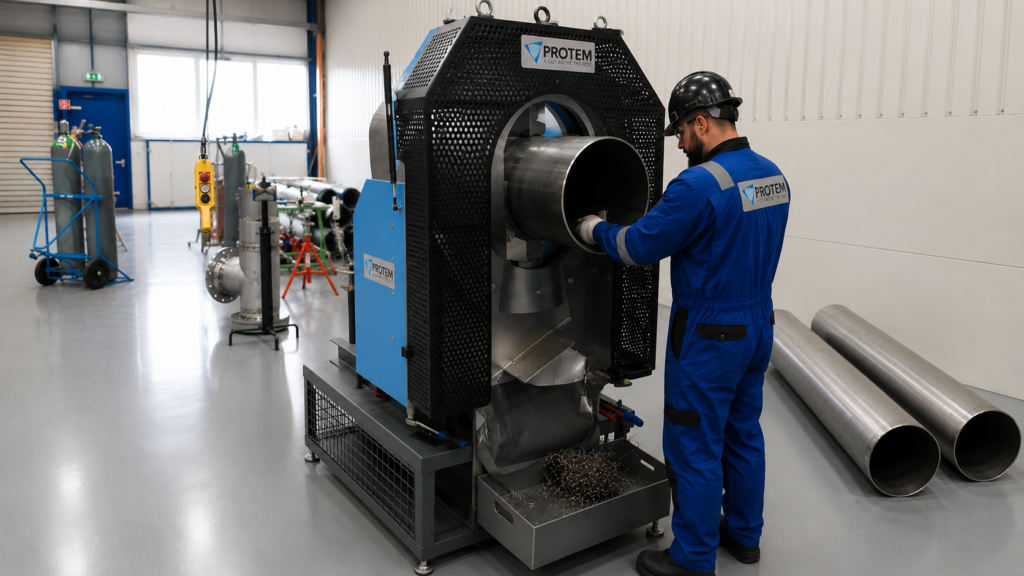

Biseladora de Tubos MF-420 — Corte e Biselamento de Alta Precisão
A biseladora de tubos MF-420 é uma solução industrial de alto desempenho, projetada especificamente para executar corte e biselamento em uma única operação, com capacidade para tubos de 168 mm a 406 mm de diâmetro externo.
Especificações Técnicas
- Gama de fixação e usinagem: 168 mm – 406 mm (diâmetro externo)
- Avanço: 50 mm / 80 mm
- Rotação: 16 – 52 rpm
- Peso: ~500 kg
- Acionamento elétrico: Trifásico 380 V
- Espessura máxima de parede para biselar:
- Aço Carbono: 15 mm
- Aço Inoxidável: 12,7 mm
Diferenciais Técnicos
Esta biseladora de tubos se destaca por uma série de vantagens construtivas e operacionais:
- Estrutura de design extremamente robusto
- Acionamento 100% elétrico
- Operação e ajuste simplificados
- Fixação concêntrica com chave de catraca
- Ampla gama de aplicação e elevada capacidade produtiva
- Redutor de motor superdimensionado
- Regulação de velocidade via variador mecânico
- Avanço automático por embreagem
- Caixa de proteção integrada
- Sistema de quebra e remoção de cavacos
- Compatível com ferramentas HSS ou insertos de metal duro
Descrição da Biseladora de Tubos MF-420
A biseladora de tubos MF-420 foi concebida para atender operações industriais que exigem corte e preparação de solda com qualidade repetível e elevada produtividade. A máquina opera em tubos de 168 mm a 406 mm de diâmetro externo, entregando ângulos de bisel de 30° e 37,5° em uma única passagem.
A placa porta-ferramentas conta com dois carros independentes, e o movimento de avanço ocorre de forma automática. O sistema de fixação concêntrica de acionamento rápido garante centragem precisa e segura, enquanto a tampa de segurança com função de parada protege o operador durante toda a operação.
Com regulagem eletrônica de velocidade e compatibilidade com aço carbono, aço inoxidável e diversas outras ligas, esta biseladora de tubos entrega preparações de solda de alto padrão em qualquer tipo de material metálico.
Opções e Acessórios
Dependendo das condições operacionais, a biseladora de tubos MF-420 pode ser configurada com os seguintes recursos adicionais:
- Sistema de fixação pneumática automática
- Mesa elevatória
- Sistema de lubrificação
- Kit para diâmetros reduzidos
- Sistema de duplo aperto (recomendado para linhas de produção)
Biseladoras de Tubos
Máquinas biseladoras pneumáticas portáteis para biselar e facear tubos.
A aliança se destaca de outros fornecedores e prestadores de serviços no mercado brasileiro por se especializar em bisel de alta complexidade, paredes de 50mm ou mais em tubos de dureza P91 ou mais duro.
Biseladora de tubos portátil, com motor pneumático ou elétrico, com capacidade de 0.5" a 4" e diversos acessórios. Prato com porta-ferramentas para realizar diferentes operações simultâneas, como: biselado (interno e composto) e faceado. A biseladora US-25 de Protem executa um acabamento de alta qualidade para a preparação da soldagem em qualquer tipo de cano de liga, inox e outras ligas de alto níquel.
- Peso: 3.6 Kg
Biseladora de tubos portátil, de 2" a 8". Prato com porta-ferramentas para realizar diferentes operações simultâneas, como: biselado (interno e composto) e faceado. Fornecida com motor pneumático de 2 HP ou elétrico. Executa repetidas preparações para soldagem em todos os tubos de liga, inclusive os de inox, duplex, superduplex, inconel etc., com alta qualidade.
- Peso: 15 Kg
Biseladora portátil para trabalhos pesados em canos de 4" a 14", de diâmetro externo. Prato com porta-ferramentas para realizar diferentes operações simultâneas, como: biselado (interno e composto) e faceado. Fornecida com um ou dois motores pneumáticos de 2 HP, que utilizam entre 5 a 7 kg de pressão de ar e consomem 2000 l/min. de vasão, cada um. Opcionais: braço reparador de flanges e corretor de diâmetro interno (ID tracker) para manter a mesma espessura da raiz independente da ovalização do tubo.
- Peso: 30 Kg
A biseladora portátil de fixação externa Série SE PROTEM é a solução ideal para preparação de solda em campo e ambientes industriais de alta exigência, com capacidade para tubos de 6" a 24". Seu prato porta-ferramentas permite executar simultaneamente biselamento interno, biselamento composto e faceamento de tubos em uma única operação, com precisão e repetibilidade. Fornecida com dois motores pneumáticos integrais de 2,5 HP cada, esta máquina de biselar tubos entrega potência e estabilidade para os trabalhos mais pesados. Realiza preparações de soldagem de alta qualidade em toda a gama de ligas metálicas, incluindo inox, duplex, superduplex, inconel e demais ligas especiais. Acompanha acessórios completos para ampliar suas aplicações industriais.
- Peso: 90 Kg
As biseladoras de tubos US HSB pertencem à família US de máquinas de biselar tubos e foram projetadas para superar as versões padrão em rendimento, precisão e produtividade. Com construção robusta e alta performance, são a escolha certa para operações de biselamento, faceamento e preparação de solda industrial nas mais exigentes condições de trabalho, incluindo as indústrias de petróleo e gás, petroquímica, naval e construção de tubulações. A linha US HSB cobre uma ampla faixa de aplicação, atendendo tubos de 6" até 60", com modelos disponíveis também por dimensões específicas garantindo a biseladora ideal para cada projeto, em aço carbono, inox, duplex, superduplex, inconel e demais ligas especiais de alta resistência.
A biseladora de bancada linha BB é a solução ideal para linhas de montagem e produção em série, com operação de 5 até 200 rpm para máxima produtividade. Desenvolvida para biselamento, faceamento e preparação de solda repetível e de alta qualidade, esta máquina de biselar tubos une velocidade, precisão e robustez para os ambientes industriais mais exigentes. Disponível em 4 modelos padrão BB 3"16", BB 12"–24", BB 16"–36" e BB 20"–40" com versões especiais sob consulta, para aplicações em aço carbono, inox, duplex, superduplex, inconel e demais ligas especiais de alta resistência.
Máquina de faceio e bisel de sujeiçÃO externa SÉrie SE PROTEM
As máquinas de faceio e bisel Protem série SE são leves e portáveis. Elas vão usinar na maioria de tubos metálicos, inclusive de aço inox, de 10 até 120 mm de diâmetro externo.
O prato portaferramentas vai biselar, fasear e biselar internamente de forma individual ou simultaneamente as três operações. O prato portaferramentas pode conter até 4 ferramentas de usinagem. Uma vez que as ferramentas têm sido calibradas para uma terminação determinada, o portaferramentas pode ser trocado facilmente por outro com uma definição de bisel diferente.
As máquinas série SE podem vir com motores elétricos ou pneumáticos. Eles prendem o tubo por um calço muito resistente, assim deixando um acabamento muito preciso.
A maquina é entregue com:
A máquina é entregue com:
motor pneumático ou elétrico
chaves e parafusos
Manual de operação
Sem calços!
A ser pedido por separado: portaferramentas
1 tool holder plate
1 tool insert holder
ferramentas de usinagem
Capacidade de sujeição:
SE60: 10 – 60 mm DE
SE90: 25 – 90 mm DE
SE120: 60 – 120 mm DE
Avanço:
Manualmente com volante, 15 mm
Confira a Tabela Abaixo
| Modelo | Ref. | Motor Pneumático | Motor Elétrico | ||
|---|---|---|---|---|---|
| Ângulo Direito | Reto | Ângulo Direito | Reto | ||
| SE 60 | A | 328 | 123 | 480 | 123 |
| B | 314 | 451 | 324 | 605 | |
| C | Æ 99 | Æ 99 | Æ 99 | Æ 99 | |
| SE 90 | A | 330 | 128 | 482 | 128 |
| B | 349 | 485 | 360 | 640 | |
| C | Æ 128 | Æ 128 | Æ 128 | Æ 128 | |
| SE 120 | A | 349 | 165 | 501 | 165 |
| B | 345 | 482 | 355 | 637 | |
| C | Æ 165 | Æ 165 | Æ 165 | Æ 165 | |
Biseladora de tubos: guia completo para escolher o equipamento
certo para sua operação industrial
A escolha da biseladora de tubos correta impacta diretamente a qualidade da soldagem, o cumprimento de normas técnicas e a produtividade da operação. Com uma linha completa que vai de tubos de ½” até 60″, a Alianza oferece soluções de biselamento para os mais diversos segmentos industriais — de montagens simples a projetos de alta complexidade em refinarias e plantas petroquímicas.
O que é uma biseladora de tubos e por que ela é essencial
A biseladora de tubos é o equipamento responsável por preparar a extremidade do tubo antes da soldagem. Ela executa o chanfro — também chamado de bisel — que define o perfil geométrico da junta, garantindo penetração completa da solda e resistência mecânica adequada para a aplicação.
Em ambientes industriais críticos como refinarias, petroquímicas e plantas de óleo e gás, essa etapa precisa atender a normas rigorosas como ASME B31.3, AWS D1.1 e ISO 9606. Um bisel fora de especificação gera falta de fusão na raiz, rejeição em radiografia industrial e paralisação de linha — com custo de retrabalho muito superior ao investimento no equipamento correto.
Linha completa de biseladoras de tubos Protem e MF
A Alianza trabalha com uma linha abrangente de biseladoras de tubos portáteis e fixas, cobrindo desde tubulações de instrumentação até grandes diâmetros em paradas gerais de manutenção:
US 25
US 4US 25
US 80
US 150
US HSB
MF-420
Série SE
Linha BB
Biseladora de tubos portátil para trabalhos em campo
As biseladoras de tubos portáteis da série US Protem são projetadas para operar diretamente no campo, sem necessidade de remover o tubo da linha. Com motor pneumático ou elétrico, realizam biselamento interno, composto e faceamento em uma única passagem. Por operarem com motor pneumático sem faísca e sem risco de ignição são indicadas para áreas classificadas Zona 1 e Zona 2, conforme NR-10 e ATEX, ideais para serviços dentro de refinarias e plantas petroquímicas em operação.
O modelo US 80, por exemplo, conta com opção de ID Tracker para manter espessura de raiz constante independente da ovalização do tubo recurso fundamental em tubos P91 de parede espessa acima de 50 mm, aplicação em que a Alianza se especializa no mercado brasileiro.
Biseladora de tubos MF-420: corte e biselamento em uma operação
Para operações industriais que exigem alta produtividade com qualidade repetível, a biseladora de tubos MF-420 executa corte e biselamento simultâneos em tubos de 168 mm a 406 mm de diâmetro externo. Com acionamento elétrico trifásico 380 V, fixação concêntrica de acionamento rápido e regulação eletrônica de velocidade, a máquina entrega ângulos de bisel de 30° e 37,5° com alta repetibilidade. É compatível com ferramentas HSS e insertos de metal duro para aço carbono, aço inoxidável e demais ligas metálicas.
Biseladora de tubos para Inconel, Duplex e Superduplex
Materiais como Inconel, Duplex, Superduplex e aço P91 apresentam alta resistência ao corte e exigem ferramental específico de metal duro, controle rigoroso de velocidade de avanço e equipamento com torque adequado. A Alianza fornece as biseladoras já configuradas com o ferramental correto para cada material e diâmetro, com suporte técnico especializado antes e durante a operação.
Entre em contato pelo WhatsApp, informe o diâmetro, a espessura de parede e o material do tubo. Nossa equipe indica o modelo correto e retorna com orçamento
