Biseladora de Tubos

Biseladoras de Tubos pneumáticas portáteis para biselar e facear tubos.

Alianza se destaca dos outros fornecedores e provedores de serviços no mercado brasileiro por se especializar em biseis de alta complexidade, paredes de 50mm ou mais em tubos de dureza P91 ou mais duro.

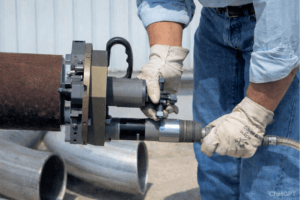

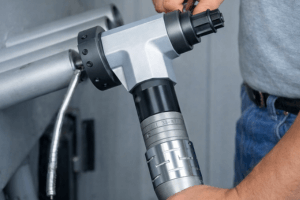

Biseladoras de Tubos US 25 de 1/2″ a 4″

Biseladora de tubos portátil, com motor pneumático ou elétrico, com capacidade de 0.5″ a 4″ e diversos acessórios. Prato com porta-ferramentas para realizar diferentes operações simultâneas, como: biselado (interno e composto) e faceado. A biseladora US-25 de Protem executa um acabamento de alta qualidade para a preparação da soldagem em qualquer tipo de cano de liga, inox e outras ligas de alto níquel.

Peso: 3,6 Kg

Biseladoras de Tubos US 40 de 2″ a 8″

Biseladora de tubos portátil, de 2″ a 8″. Prato com porta-ferramentas para realizar diferentes operações simultâneas, como: biselado (interno e composto) e faceado. Fornecida com motor pneumático de 2 HP ou elétrico. Executa repetidas preparações para soldagem em todos os tubos de liga, inclusive os de inox, duplex, superduplex, inconel etc., com alta qualidade.

Peso: 15 Kg

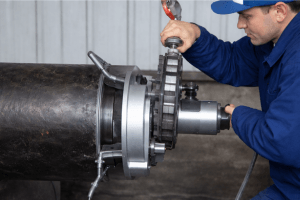

Biseladoras de Tubos US 80 de 4″ a 14″

Biseladora portátil para trabalhos pesados em canos de 4″ a 14″, de diâmetro externo. Prato com porta-ferramentas para realizar diferentes operações simultâneas, como: biselado (interno e composto) e faceado. Fornecida com um ou dois motores pneumáticos de 2 HP, que utilizam entre 5 a 7 kg de pressão de ar e consomem 2000 l/min. de vasão, cada um.

Opcionais: braço reparador de flanges e corretor de diâmetro interno (ID tracker) para manter a mesma espessura da raiz independente da ovalização do tubo.

Peso: 30 Kg

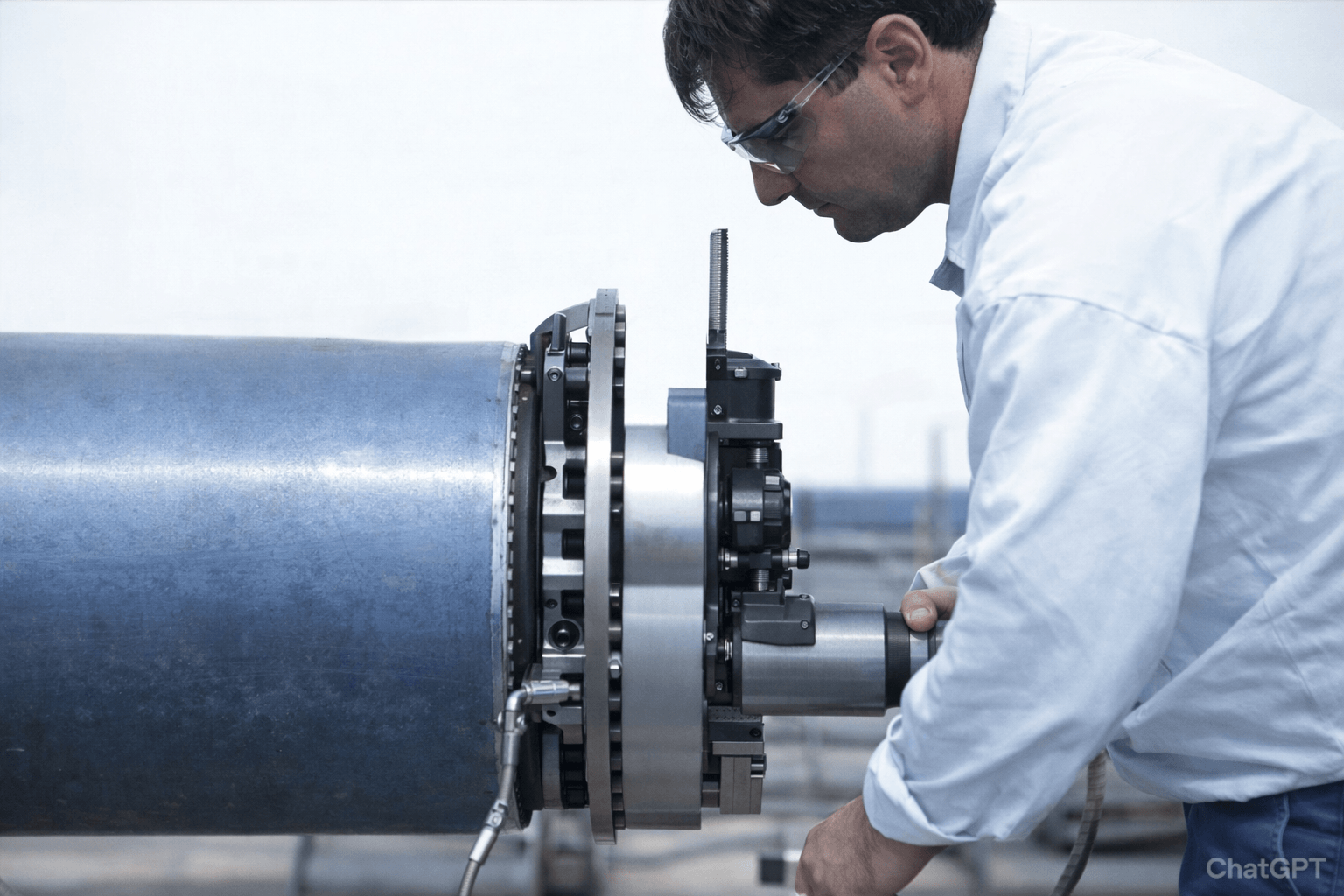

Biseladoras de Tubos US 150 de 8″ a 24″

Biseladora portatil para trabalhos pesados de 6″ a 24″, com acessorios.
Prato com porta-ferramentas para realizar diferentes operacoes simultaneas, como: biselado (interno e composto) e faceado.
Fornecida com dois motores pneumaticos integrais, de 2.5HP cada um. Executa repetidas preparacoes para soldagem em todos os tubos de liga, inclusive os de inox, duplex, superduplex, inconel etc., com alta qualidade.

Peso: 90 Kg

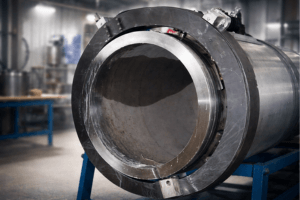

Biseladoras de Tubos US HSB

Biseladora US HSB, são maquinas da familia da US mas com rendimentos superiores. Temos maquinas desde 6″ ate 60″ ou pelas suas dimensões. Favor ver o catalogo.

Clique aqui para ver o catálogo
Clique aqui para assistir o vídeo Vista Panorâmica
Clique aqui para assistir o vídeo Expansao Interna
Clique aqui para assistir o vídeo Usinagem
Clique aqui para assistir o vídeo Usinagem de Perto

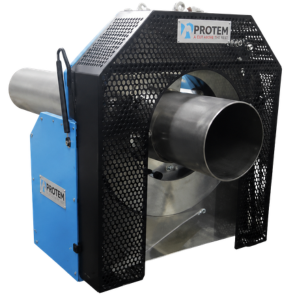

Biseladoras de Bancada BB

Biseladora de bancada de alta velocidade de 5 are 200 rpm ideal para linha de montagem. Vem em 4 modelos BB3″-16″, BB12″-24″, BB 16″-36″ e BB 20″-40″ ou a pedido.

Clique aqui para ver o catálogo BB 3-16
Clique aqui para ver o catálogo BB 12-24

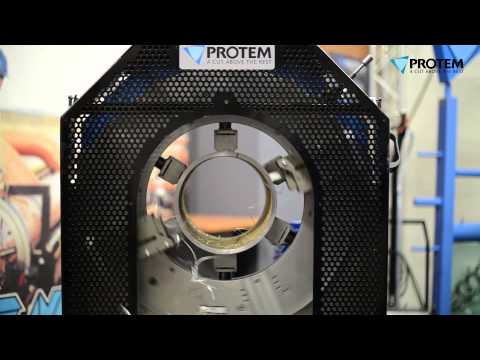

Clique aqui para assistir o vídeo BB Introducao
Clique aqui para assistir o vídeo BB Funcionando
Clique aqui para assistir o vídeo BB Cortando

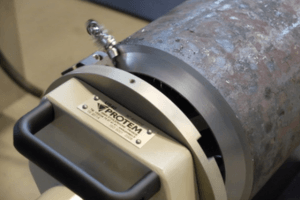

Biseladoras de Tubos faceio e bisel de sujeição externa Serie SE PROTEM

As maquinas de faceio e bisel Protem serie SE são leves e portáveis. Elas vão a usinar na maioria de tubos metálicos inclusive de aço inox de 10 ate 120 mm de diâmetro externo.
O prato portaferramentas vai biselar, fasear e biselar internamente de forma individual ou simultaneamente as três operações. O Prato Portaferramentas pode conter ate 4 ferramentas de usinagem. Uma vez que as ferramentas têm sido calibradas para uma terminação determinada, o portaferramentas pode ser trocado facilmente por outro com uma definição de bisel diferente.
As maquinas serie SE podem vem com motores elétricos ou pneumáticos. Eles prendem o tubo por um calço muito resistente assim deixando um acabamento muito preciso.

Ficha Técnica

A Biseladora é entregue com:

– motor pneumático ou elétrico
– chaves e parafusos
– Manual de operação

Sem calços!

A ser pedido por separado: portaferramentas

– 1 tool holder plate
– 1 tool insert holder
– ferramentas de usinagem

Capacidade de sujeição:

            SE60:               10 – 60 mm DE
            SE90:               25 – 90 mm DE
            SE120:             60 – 120 mm DE

Avanço:

Manualmente com volante, 15 mm

		Motor Pneumático		Motor Elétrico
		De Angulo direito	Reto	De Angulo direito	Reto
SE 60	A	328	123	480	123
	B	314	451	324	605
	C	Æ 99	Æ 99	Æ 99	Æ 99
SE 90	A	330	128	482	128
	B	349	485	360	640
	C	Æ 128	Æ 128	Æ 128	Æ 128
SE 120	A	349	165	501	165
	B	345	482	355	637
	C	Æ 165	Æ 165	Æ 165	Æ 165
